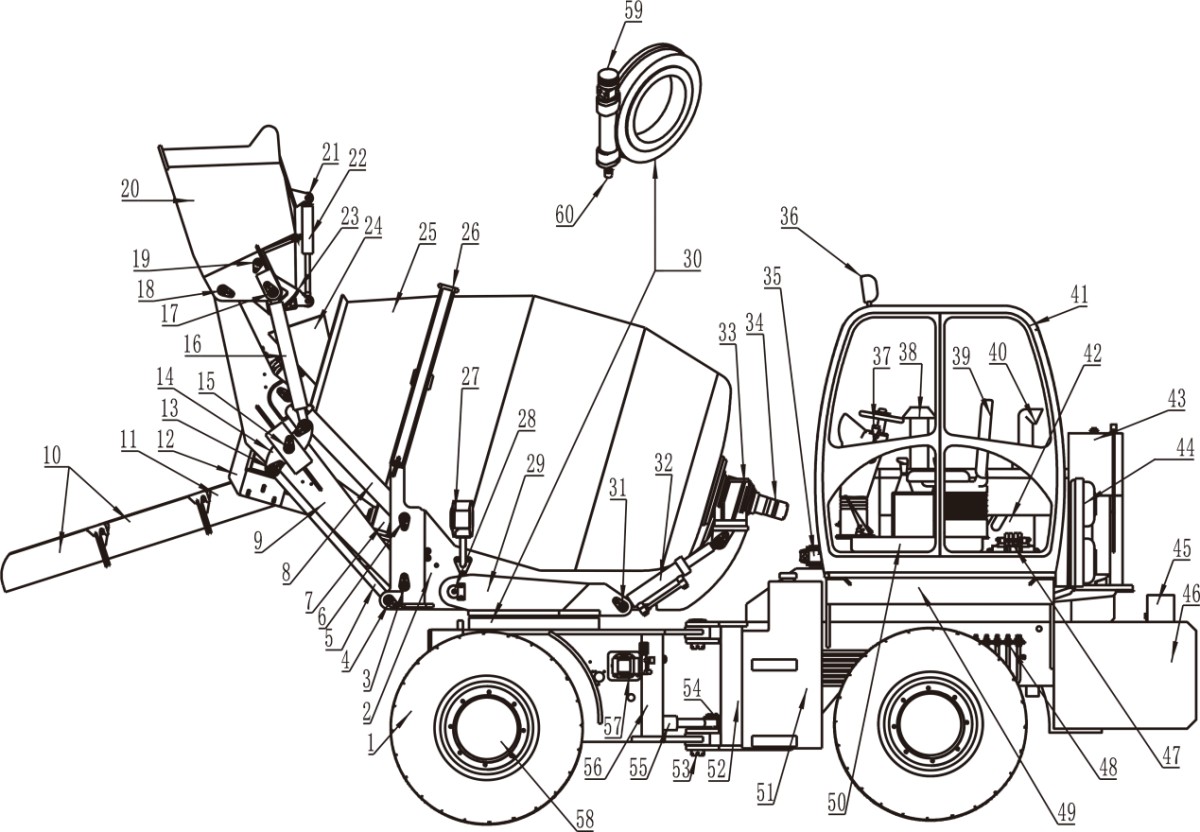

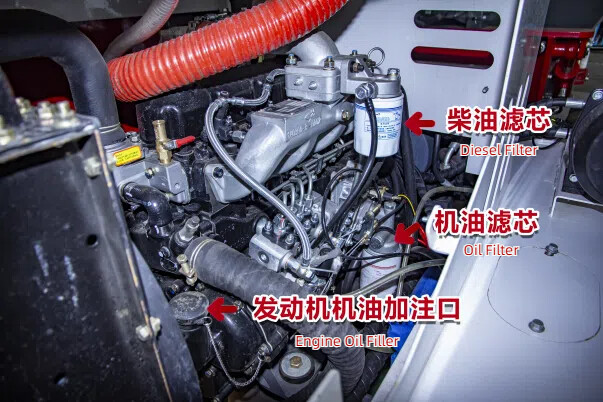

Der LUYU-Selbstlade-Mischtruck besteht aus zwei Hauptbaugruppen: Fahrgestell und Oberteil. Das Oberteil setzt sich zusammen aus einem Mischbehälter, einem Unterrahmen, einer Ein- und Auslassvorrichtung, einem Bediensystem, einem Hydrauliksystem, einem elektrischen System, einer Wasserversorgung und einer Schutzschiene. Die genaue Struktur ist in der folgenden Abbildung dargestellt:
1 | Bulle | 16 | Kippzylinder | 31 | Heben Sie den Stiftschaft des Tankzylinders an | 46 | Wassertank |
2 | Vordere Ablage | 17 | Welle des Kippzylinderstifts | 32 | Anheben des Tankzylinders | 47 | Elektromagnetische Ventile |
3 | Hubarm-Bolzenwelle | 18 | Der Hebearm ist mit der Welle des oberen Trichterbolzens verbunden | 33 | Rührwerksbecher-Reduzierer | 48 | Verzinkte Hochdruckrohre |
4 | Spurstangenbolzenschaft | 19 | Welle des Torstifts | 34 | Tankmotor | 49 | Kabinenhalterung |
5 | Zugstange | 20 | Oberer Trichter | 35 | Externe Wasseraufnahme | 50 | Vordere und hintere Kabinendrehscheiben |
6 | Hubarm-Zylinderstiftwelle | 21 | Welle des Schieberzylinderstifts | 36 | Deckenleuchten | 51 | Hydrauliköltank |
7 | Tragende Rollen | 22 | Schieber-Zylinder | 37 | Richtungsgebundene Maschine | 52 | Hintere Ablage |
8 | Hubarm-Hubzylinder | 23 | Schleusentor | 38 | Luftfilter | 53 | Die vorderen und hinteren Einlegeböden verbinden die Bolzenschächte |
9 | Hebearm | 24 | Einlauftrichter | 39 | Sitz | 54 | Bolzen des Lenkzylinders |
10 | Verlängerung der Entladeschurre | 25 | Mischtank | 40 | Auspuffrohr | 55 | Lenkungszylinder |
11 | Discharge fallen | 26 | Umreifung | 41 | Taxi | 56 | Vordere und untere Einlegeböden |
12 | Obere Trichterhalterung | 27 | Scheinwerfer | 42 | Haube | 57 | Hochdruck-Autowaschpumpe |
13 | Wippenstifte | 28 | Der Drehteller ist mit der vorderen oberen Regalachse verbunden | 43 | Elektronischer Kühler für Hydrauliköl | 58 | Radbrücke |
14 | Kipphebel | 29 | Drehscheibe | 44 | Heizkörper der Klimaanlage | 59 | Schwenkbarer Motor |
15 | Der Kipphebel hält die Bolzenwelle | 30 | Schwenkträger | 45 | Bremse-Lenkung-Rückfahrscheinwerfer | 60 | Encoder |
